前言

最近社团多了一个新工具,热风焊台,于是我来练手改装路由器(以前从来没学过这方面的知识)

1

准备

设备: TP-Link WR845N v4

2 硬件工具: 热风焊台,恒温内热烙铁(尖头,刀头)。CH341A编程器,SOP 8/16转接板,吸锡带,吸锡器,助焊剂,松香,镊子,锡丝,隔热胶带。 配件: Winbond(华邦) 16MB 128MBIT SPI FLASH 内存颗粒 HY5DU121622CTP-D43 DDR64M16位 系统环境:Windows 10,CH341A编程器软件

硬件改造要点

拆闪存

首先给热风枪装上1cm的出风口,把热风枪温度调到265度,风速6。然后预热路由器主板,接着对着闪存吹,大概十几秒后闪存引脚上的锡变亮,说明锡熔化了,用镊子把它取下。

拆内存

首先用隔热胶带贴住周围,保护零件,用助焊剂涂满内存颗粒两边引脚,给引脚上锡,一边拖焊一边用镊子顶住左边,力向上,不要太大力,否则焊盘会被扯下。拖焊的时候把烙铁头温度调到380度,轻轻来回滑动碰引脚,让上面的锡变成液态,这样一边就被镊子顶起来了。另一边也这样做。

焊杜邦头

烙铁头温度调到350度,根据闪存与插孔的走线,把杜邦头插在SOP转接板上,用烙铁头贴着杜邦头接触点,用锡点一下,就焊上去了。

a

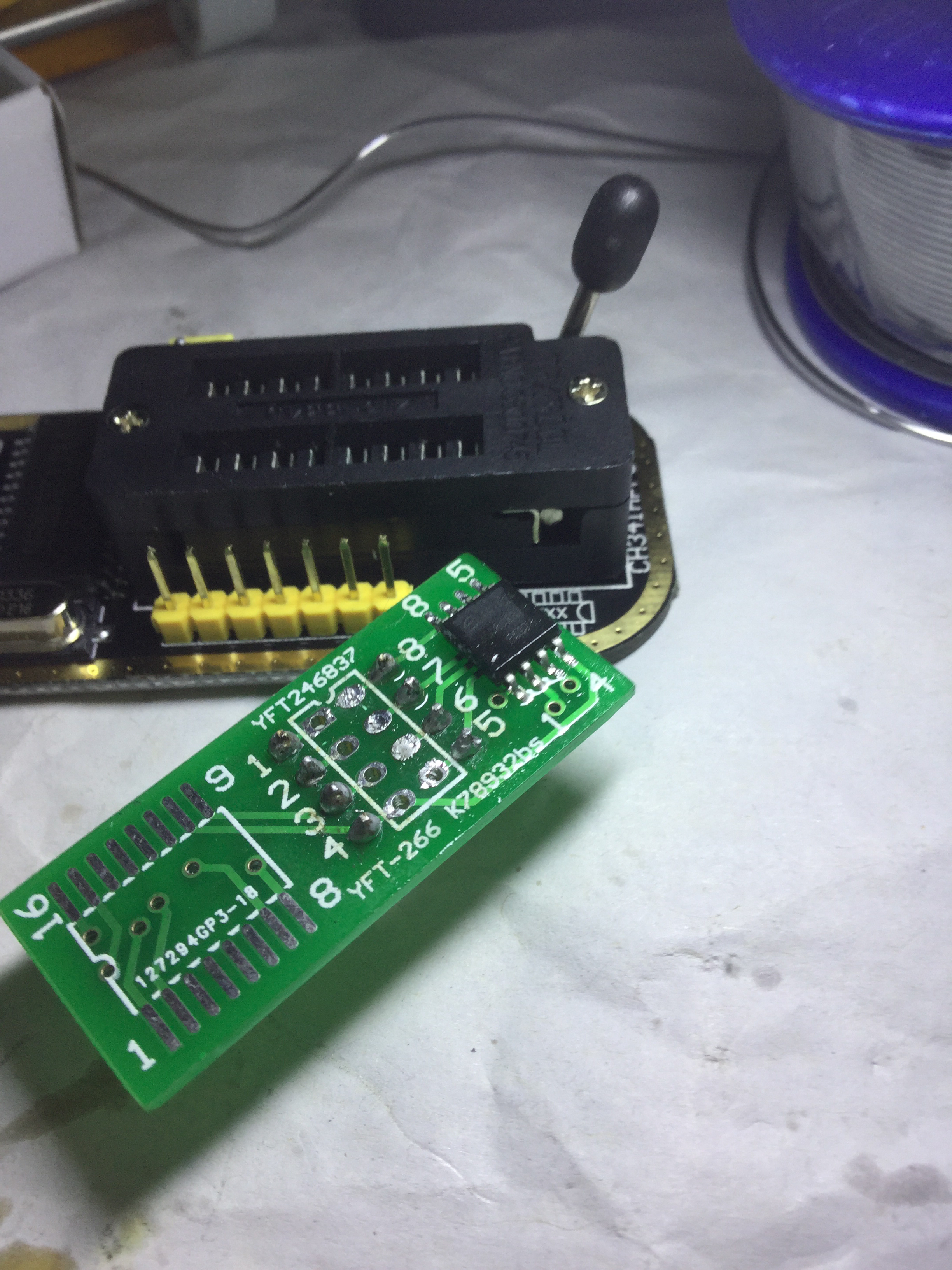

焊闪存

把闪存焊在SOP转接板上,闪存上面有圆点的那一面对着电路板上有缺口的那一面

b

焊内存

把内存与焊盘对齐,圆点的那一面对着电路板上有缺口的那一面,对称的两角用锡固定,然后加锡拖焊,可能是我的锡有问题,最后总是连锡,也是因为这个问题,让我焊上去又取下来,导致一个板子焊盘掉了许多。解决办法:用吸锡带或者用细针把锡清理干净。

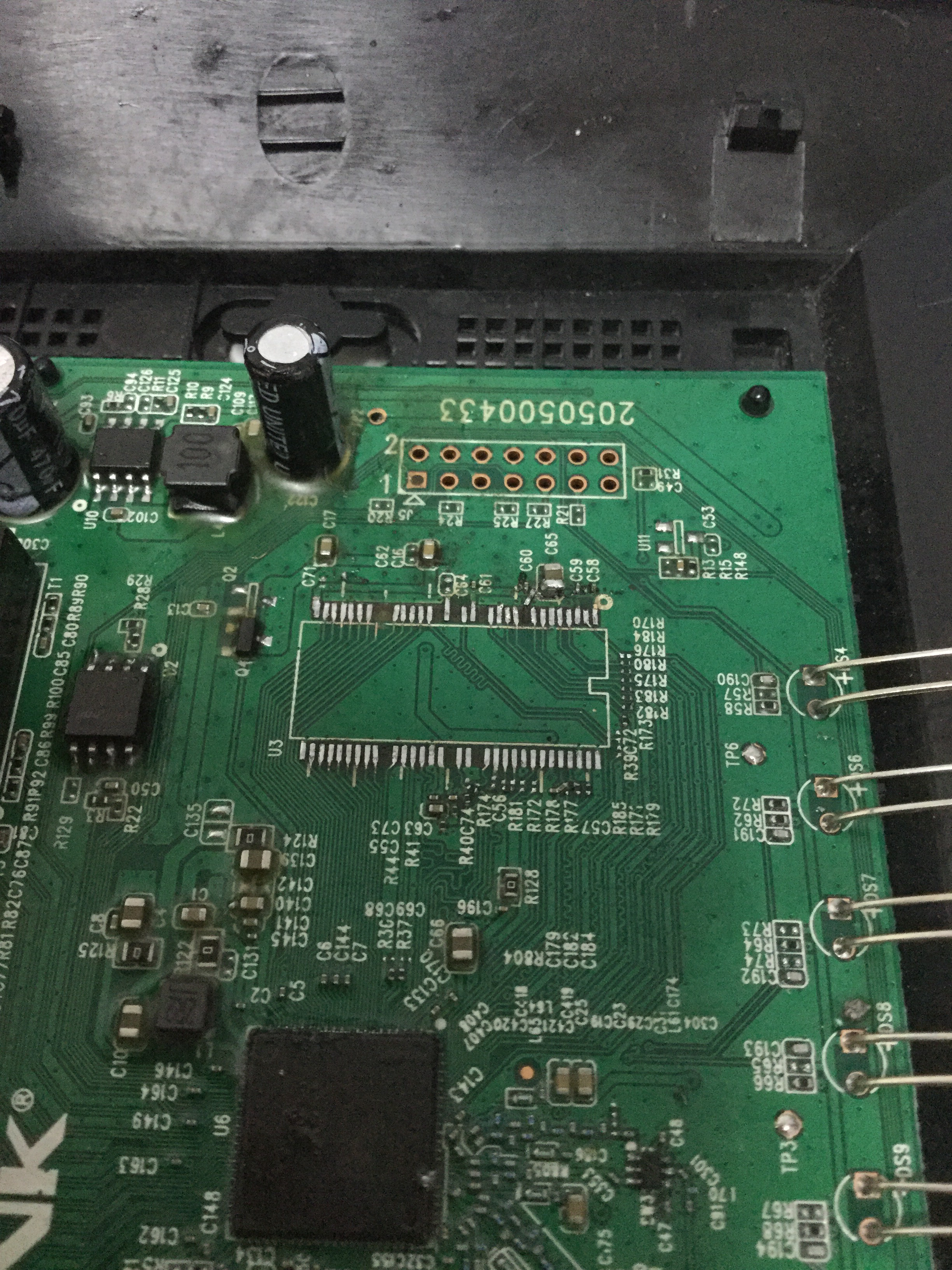

失败图:

bad

成功图:

complete

加个散热片

inside

操作流程

3

4

先拆闪存,用编程器备份原有的固件,因为里面有art,这里面有无线相关的参数,每台机器的配置都有略微不同,很重要。 然后再下载对应芯片的Bootloader写入16MB的闪存,这里用的Bootloader是Hackpascal大神的Breed。 写入之后焊在主板上。启动,插入网线,用浏览器打开192.168.1.1。

breed

然后替换内存,再启动,如果虚焊或者连锡,加电后led会一直全亮。 这里可以看到内存变成64MB了。

a64

然后进Breed刷入PandoraBox和ART,这里我刷的是Hackpascal编译的Openwrt,假如没有备份art,可以是用Hackspecial提供的art

ssh

贴上水果的logo,perfect!

appearance
